一、 機床的概述

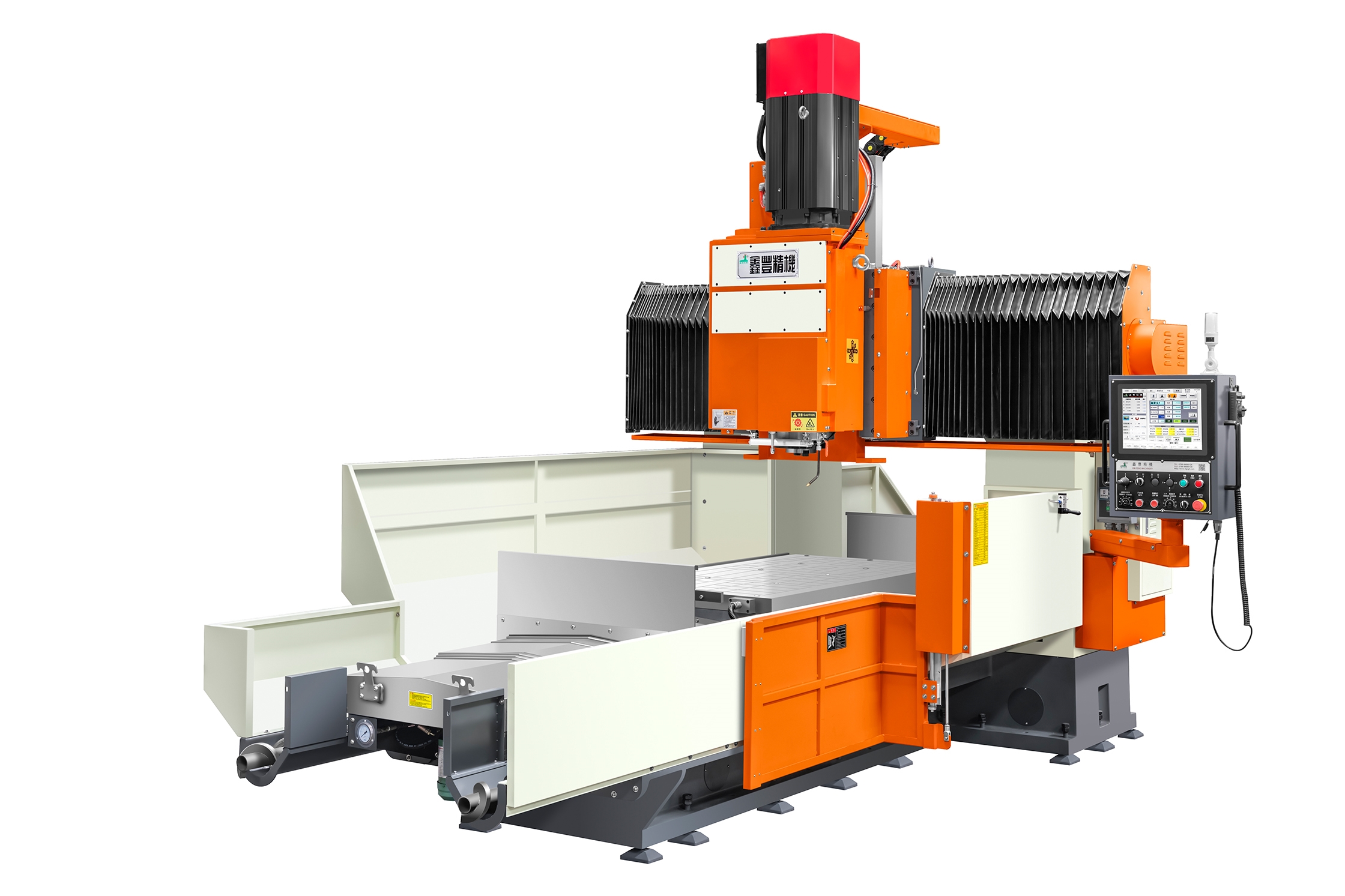

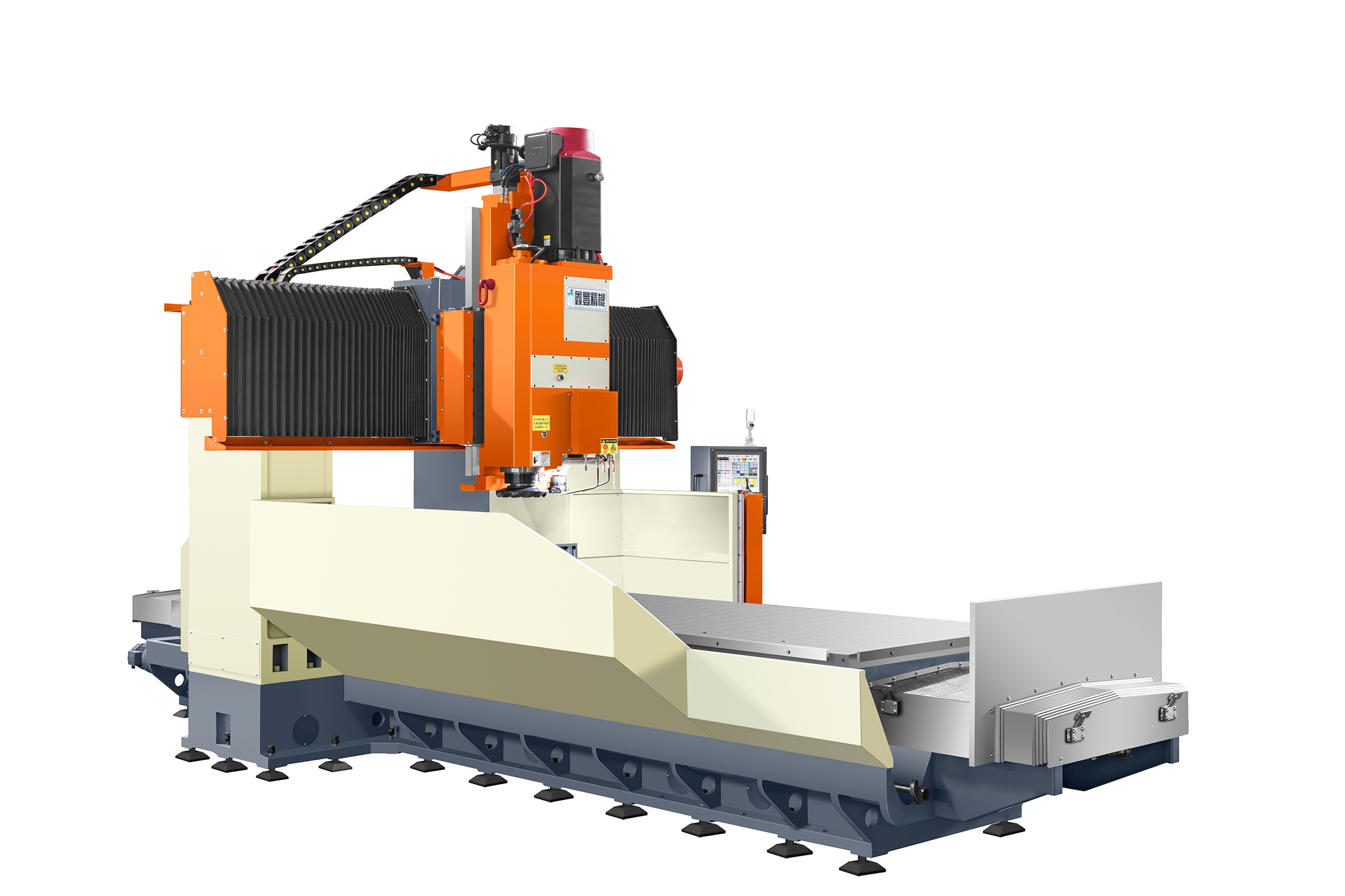

　　該機床是一臺定粱式數控龍門銑床。通過馬達傳動主軸帶動刀具，利用機床各軸的運動來對各種金屬和非金屬材料進行各種銑削、鉆孔等機械加工。工件直接固定在工作臺面上或者電磁盤上。


　　1、機床的床身鑄件


　　采用HT250~300牌號強韌鑄鐵，并經過2次回火，以消除其內應力。第二次回火在熱處理完成或者是粗加工完成后進行。各種導軌表面經表面超音頻淬火然后精密研磨處理。表面硬度達到HRC53±5度。


　　2、機床的布局


　　采用固定龍門式布局。機床主要部件包括：底座床身、工作臺、n型橫梁、鏜銑頭、滑臺、傳動系統、電器控制系統等組成。n型橫梁垂直安裝在底座凸臺上。


　　工作臺沿著底座床身做縱向水平運動為X軸；機床的銑頭帶著滑臺沿著橫梁做橫向水平運動為Y軸；機床的鏜銑頭沿著滑臺導軌做上下垂直運動為Z軸；


　　3、機床的各軸導軌


　　(X軸)、X軸采用交流變頻電機驅動滾珠絲杠來實現移動，可以實現無級調速功能，并安裝數顯尺來實現精確尺寸顯示。工作臺采用雙V型滑動導軌結構，工作臺貼進口耐磨膠。


　?。╕軸）、Y軸采用交流變頻電機驅動滾珠絲杠來實現移動，可以實現無級調速功能。并安裝數顯尺來實現精確尺寸顯示。橫梁采用雙層零間隙大跨距組合滑動導軌結構。Y軸滑臺貼進口耐磨膠。能夠延長機床使用壽命，提高機床精度。減少摩擦系數、預防機床爬行。


　?。╖軸）、Z軸采用伺服馬達驅動精密滾柱絲桿絲杠來實現移動，可實現手輪微動精密進給，自動進給，編程控制等功能。Z軸采用重型矩形滑動導軌，剛性好、重切削穩定性高。


　　4、機床的鎖緊裝置


　　機床的Y軸采用新型全自動液壓鎖緊裝置。鏜銑頭移動導軌采用機械鎖緊裝置。


　　5、機床的鏜銑頭


　　本機床采用中國臺灣品牌重型鏜銑頭。鏜銑頭主軸、齒輪、花鍵軸、傳動軸等皆采用鉻鉬合金（SCM415K），經由滲碳硬化精密研磨處理（精度達到JIS1級）。以確保運作精度與使用壽命。


　　6、機床的電器控制系統


　　本機床采用懸臂式操作控制箱。X、Y、Z等進給軸采用變頻馬達驅動精密滾珠絲桿來實現進給。通過變頻器來實現遠程無極調速控制。各軸配備數顯尺以達到精確尺寸顯示，提高加工效率和精度。其它電器原件均采用進口電器元件。機床采用本公司設計的程序控制器，可以完成自動化功能，大大提高加工效率，節省人工。
